彈簧管式一般壓力表的工作可靠性分析
彈簧管式一般壓力表運用廣泛,其工作可靠性關系到設備與人員的安全。本文分析彈簧管壓力表的可靠性，對壓力表制造、工作載荷、溫度、振動、 腐蝕等影響可靠性的因素以及可能引發的相應后果進行探討。
0.引言
彈簧管式一般壓力表（以下簡稱壓力表）由于結構 簡單、容易制造、價格低廉、方便實用，廣泛的應用在工 業、農業、軍事等領域。但是由于結構原理、制造選用材 料、制造工藝等方面的原因，壓力表的量值穩定性、可靠 性等都不同程度的存在問題，這給壓力表的使用帶來潛 在的風險。相當一部分壓力表的使用直接關系到人員與 設備的安全,所以壓力表的可靠性引起人們的高度重視。
1.壓力表的基本原理
1.1壓力表的結構

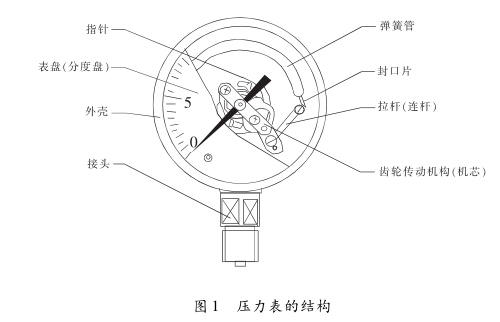

壓力表的基本結構由接頭、彈黃官、齒輪傳動機構、 指示機構和外殼等部分組成,如圖1所示。
接頭用于焊接彈簧管、固定表殼和齒輪傳動機構、連 接被測管路;彈簧管用于將傳壓介質傳遞的管路壓力轉 換為自由端的線位移；齒輪傳動機構將彈簧管自由端的 線位移傳遞放大為中心軸的角位移；指示機構用于指示 對應的壓力示值;表殼用于機械機構的防護。
Li Tao Wei Qun
1.2壓力表彈簧管材料特性
（1）彈性特性。彈性特性是材料的變形僅受載荷的 影響所表現出來的性質。廠家在設計階段即限定壓力表 彈簧管在其選用材料‘‘應力-應變”曲線的線性彈性階 段工作。
（2）彈性后效。彈性后效是指材料在彈性范圍內受 某一不變載荷作用，其彈性變形隨時間緩慢增長,在去除 載荷后，不能立即恢復而需要經過一段足夠時間之后才 能逐漸恢復原狀的現象。
（3）彈性遲滯。彈性遲滯是指金屬在“應力-應變” 曲線的線性彈性區間內經歷加載卸載時，由于應變落后 于應力,使加載形變曲線與卸載形變曲線不重合,產生相 同載荷對應不同形變的現象。
（4）彈性滯后。彈性滯后是彈性后效和彈性遲滯的 統稱,二者通常疊加顯現無法分開。彈性滯后現象在壓 力表計量檢定中主要表現為回程誤差。材料彈性滯后的 差值越大,壓力表的回程誤差也就越大。
（5）內應力。內應力是指在結構上沒有外力存在 時,彈性物體內所保存的應力。合格的壓力表其彈簧管 應只有較小的內應力，以保證良好的彈性性能。特別是 中高壓彈簧管,必須保證只有較小的內應力，以確保使用 中的穩定性和安全性。
（6）金屬疲勞。金屬疲勞是指在交變載荷作用下， 金屬材料發生破壞的現象。當金屬經過一定工序被加工 為零件后，內應力將集中在零件的外形曲線突變處（如 壓力表齒輪的齒根部分）。如果不采用適當方法消除內 應力,零件經受一段時間的交變載荷作用后,在局部高應力區將形成微小裂紋,進而逐步擴展引起斷裂。壓力表 機芯部分出現齒輪斷裂的主要原因就是金屬材料的疲勞。
（7）磨損。磨損是指任意由于表面相對運動而使表 面物質不斷損失的現象。磨損程度與材料性質、相對運 動頻度、環境溫度和環境中腐蝕性條件有關。磨損造成 零件表層材料的損耗,使得零件尺寸發生變化,直接影響 零件的機械性能,縮短其使用壽命。機芯運動部件磨損 將導致壓力表示值誤差變化直至超出允許范圍。
（8）蠕變。蠕變是材料在保持所承受應力不變的條 件下,應變隨時間延長而增加的現象。只要應力的作用 時間足夠長，當應力小于材料彈性極限時蠕變也能出現。 壓力表長期承受負載，彈簧管材料出現蠕變現象的幾率 增大,會進而改變其原有的彈性特性,使壓力表的示值出 現超出設計預期的誤差。
（9）腐蝕。金屬腐蝕按照反應機理不同可分為化學 腐蝕和電化學腐蝕。化學腐蝕主要是氣體腐蝕,有金屬 與氧氣的氧化反應，或者金屬與活性氣態介質（如二氧 化硫、蒸汽和二氧化碳等）的化學反應。電化學腐蝕是 在自然條件下（如海水、潮濕空氣、酸霧等），不同的金屬 與電解質溶液接觸時發生的原電池反應。壓力表的零件 腐蝕故障與上述兩種腐蝕原理有關。
2.影響壓力表工作可靠性的主要因素
2.1壓力表的選材和制造缺陷
壓力表在設計時需要按照預定的測量范圍、外廓尺 寸、接口尺寸、表盤標度和測量精度要求，選擇滿足一定 孔徑、壁厚、中心角、截面軸比和材質要求的彈簧管原料， 以保證加工成型后彈簧管中心角變化與所承受載荷的變 化滿足設計要求。選用彈簧管的尺寸參數、材料不能滿 足理論設計要求,零件加工、裝配達不到設計精度，均可 能導致壓力表工作不可靠，達不到理論的設計壽命和準 確性。
2.2壓力表的工作載荷
實際工作中壓力表所承受載荷的情況十分復雜。為 便于分析載荷對壓力表的影響，將載荷簡化為理想的長 期恒定或正弦交變載荷、瞬時沖擊載荷、瞬時卸載三種不 同情況。
2. 2. 1長期恒定或正弦交變載荷
當壓力表承受恒定載荷時,彈簧管、游絲等彈性零件 長期受載荷作用，由于內應力、疲勞、蠕變等材料性能變 化誘因的作用，使得彈簧管的管徑、截面軸比、材料的彈 性滯后量、游絲的彈性特性等逐漸變化，引起彈簧管中心 角與載荷變化、自由端位移等逐步偏離初始狀態,導致相 應的示值誤差、回程誤差、零位誤差、輕敲位移等指標,逐 漸變壞。
當壓力表承受正弦交變載荷時，除出現受恒定載荷 影響的現象外，當交變載荷的幅值一定時,彈簧管、游絲 的疲勞壽命隨著平均載荷的增大而減小;在交變載荷平 均值一定的情況下,彈簧管、游絲的疲勞壽命隨著載荷幅 值的增加而逐漸減小;彈簧管承受正壓時其中徑與內徑 之間、承受負壓時其中徑與外徑之間由于承受拉應力更 容易產生疲勞破壞。此外,壓力表承受交變載荷時,連桿 機構、機芯齒輪機構處于往復運動狀態,連桿與彈簧管封 口片、連桿與扇形齒輪、扇形齒輪與中心齒輪等機械聯接 處的磨損程度，隨交變載荷施加時間的延長而增大。
2. 2. 2 沖擊載荷
當安裝在壓力表前端的閥門或其他管路控制裝置突 然關閉時,管路內流體的動能轉為壓力能,原先穩定的管 路壓力將急劇升高，這種現象稱為水擊現象。管路內增 壓泵工作時，由于增壓機構的往復運動同樣會發生水擊 現象,兩種情況均會在管路中產生瞬時高壓的脈沖壓力， 此時壓力表承受沖擊載荷作用。當沖擊載荷超過壓力表 設計的最大安全載荷時,彈簧管或游絲的彈性變形、扇形 齒輪與中心齒輪的嚙合運動以及輪齒承受的應力將短時 間超過設計的安全范圍，可能產生不可預期的破壞結果， 導致壓力表工作失效。
2.2.3瞬時卸載
當管路中壓力突然消失,沒有節流閥結構的壓力表 將瞬時卸載,快速返回零位的指針由于止銷作用而停止 運動。卸載前的管路壓力越大，指針敲擊止銷的力度越 大,正常時為過盈配合的指針孔與機芯中心軸之間相對 運動越大，可能導致壓力表示值出現偏差；同時，指針孔 和中心軸表面因相對運動出現的摩擦，可能導致指針?biāo)?動或指針孔與中心軸表面磨損。瞬時卸載的頻度越大, 壓力表故障出現的幾率越大。
2.3 環境溫度
環境溫度變化，會引起材料彈性模量E的變化，通 常使用彈性模量的溫度系數來表示彈性模量隨溫度變化 的性質，即：
Et = E0 (1-aE ‘4) (1)
^ t = t —10 (2) 式中:Et一溫度變化后的彈性模量；
E0 一溫度變化前的彈性模量；
A t 溫度變化量， t 一變化后的溫度； to 一變化前的溫度； aE 一彈性模量的溫度系數。
壓力表國家標準規定其工作環境溫度（含介質溫 度）范圍為-40°C ~70°C。由式（1)可知，溫度系數aE 越大,則Et越大。同時,較高的環境溫度會加快材料疲 勞、蠕變和磨損的速率。 因此當壓力表工作環境溫度變化范圍較大時,應選擇彈簧管材料彈性模量溫度系數小 的壓力表,否則壓力表示值將出現較大偏差。
2. 4環境振動
環境振動使得壓力表機械機構分別承受往復運動產 生的摩擦和循環應力作用。振動摩擦?xí)饓毫Ρ頇C械 連接部分出現預期之外的磨損。理論認為材料循環松 弛,多數金屬材料在一定的循環應力作用下,其應力幅值 超過一定范圍，則在每個循環后材料都將會產生微小的 殘余塑性變形增量。這樣可能導致壓力表拉桿與扇形齒 輪之間的示值調節螺釘、機芯與機座之間的緊固螺釘出 現松動，引起拉桿與扇形齒輪臂之間夾角、示值調節螺釘 位置、機芯與機座位置、中心齒輪與扇形齒輪嚙合位置等 出現變化,引起壓力表誤差增大或故障。
2.5材料腐蝕
壓力表的實際工作環境中不可避免存在潮濕空氣, 甚至?xí)懈g性氣體。因此壓力表機構常會出現銹蝕, 會在彈簧管管體、端頭部分產生銹蝕孔洞；此外由于環境 中積塵或油污的附著，壓力表零件的初始表面狀態和聯 接（接觸）方式將顯著改變;鍋爐、船舶發動機艙室內的 壓力表工作環境溫度偏高，其材料腐蝕的速率增快,工作 可靠性相對于一般工作環境將下降更快。

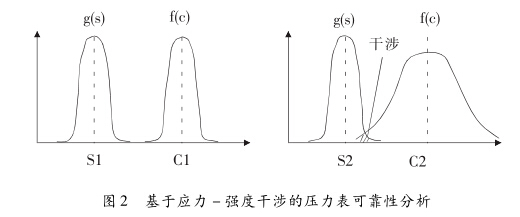

假設壓力表零件的強度為C,所受的應力為S,它們 都是隨機變量,并且概率密度函數分別為f (c)與g (s)。 當兩個分布的方差很小時,零件強度的最小值大于應力 的最大值,能夠保證一定的安全裕度。壓力表投入使用 后,盡管產品質量、承受載荷、環境溫度、環境振動、材料 腐蝕等因素的影響帶有隨機性質，但總體趨勢使得零件 的強度C逐漸下降,偏離設計時的理想?yún)^(qū)間，導致f (c) 與g(s)曲線出現重合,最終產生故障。
3.壓力表工作可靠性因素引起的后果
設計制造缺陷。彈簧管式壓力表設計比較成熟，問 題主要出現在制造工藝和材料的選擇方面，選用材料不 合適可導致彈性材料性能不合要求、機械強度不夠等問 題。制造工藝不成熟、流程不規范可導致零件加工、裝配 精度不合要求,壓力表量值不穩定,達不到設計目標和預 期壽命。
長期恒定或交變載荷。壓力表長期加載較大壓力或
不斷的加載幅度大、頻率高的交變壓力，引起彈簧管、游 絲的彈性特性逐漸惡化或永久變形;降低彈簧管、游絲的 疲勞壽命,增大機械聯接的磨損程度。
沖擊載荷、瞬時卸載。壓力表測量快速沖擊性壓力、 快速將壓力表從較高壓力瞬間降低等類似操作，可能使 彈簧管或游絲的彈性變形超出設計范圍、齒輪副嚙合運 動超出極限、輪齒承受應力超過安全范圍，指針敲擊止銷 引起示值偏差、指針?biāo)蓜踊蛑羔樋着c中心軸表面磨損,嚴 重時會造成壓力表損壞。
環境振動。壓力表安裝在機械振動較大的部位,會 使壓力表機械連接部分產生預期之外的磨損，導致壓力 表機械機構連接部分出現不同情況的移位、損傷,使壓力 表偏出零位,指針?biāo)蓜樱D(zhuǎn)動部分間隙變大，彈性元件老 化,破壞壓力表的基本性能，降低壓力表的壽命,嚴重時 在短時間內造成壓力表損壞。
環境溫度。壓力表長時間工作在高溫環境中測量高 壓力,會引起材料彈性模量的變化，加速材料疲勞、蠕變 和機械磨損。產生壓力表量值的漂移,嚴重時使壓力表 大大的超出測量誤差。
腐蝕。壓力表長時間在腐蝕性環境中使用或測量腐 蝕性介質，可使壓力表的金屬部分受到腐蝕,破壞壓力表 的金屬結構,使彈簧管銹蝕孔洞，改變壓力表零件的初始 表面狀態和聯接（接觸）方式。破壞壓力表的基本性能， 嚴重時損壞壓力表。
4.結束語
通過以上論述可知，壓力表的工作可靠性取決于其 材料的選擇、制造質量、工作載荷、工作環境條件、維護保 養等因素。因此,應結合實際情況對影響壓力表可靠性 因素進行分析,排除不利因素，掌握使用中的壓力表性能 狀態變化趨勢，降低使用風險,科學合理的使用、管理好 壓力表。
