壓力表對液壓千斤頂檢定示值的影響解析
液壓千斤頂是一種以液壓缸或柱塞為剛性頂舉件的千斤頂，其關鍵性的指示計量器具是壓力表，且壓力表的 計量性能與工程力值測量結果直接相關。據此，本案筆者解析壓力表對液壓千斤頂檢定示值的影響，并據此給出合理的建議。
液壓千斤頂是一種在橋梁、地鐵、高架以及隧道建設中廣 泛應用的儀器，其由千斤頂主體、油泵、油路及壓力表組成。 其中，壓力表是關鍵性的指示計量器具，其會對液壓千斤頂 的檢定示值產生直接影響，具體表現在下列方面：
一、測量范圍的影響
液壓千斤頂上限壓力的額定值是50-60MPa，但在生產 制造時，其配套壓力表的測量范圍卻通常選在0-60MPa區段， 表明在正常使用千斤頂時，其工作壓力將達壓力表測量上限的 90-100%，如此勢必會影響到千斤頂?shù)臏y量精度。按照規定， 待測壓力應比壓力表測量上限的75%小或相等，即:倘若壓 力表的測量范圍是0-60MPa，則其線性工作區域<45MPa，而 若液壓千斤頂控制的壓力> 45MPa，則壓力表的彈性敏感元件 便在疲勞極限區，此時既易損壞壓力表，又會影響測量精度。 另據JJG52-1999規定，普通壓力表的誤差應為測量上限的90- 100%，且允許下降一級計算。比如，?夜壓千斤頂檢定用0-60MPa、 1.6級的普通壓力表時，其允許誤差是±0.96MPa，且即使在 54-60MPa范圍內的誤差達±1.5MPa，仍可判定合格，如此極 易引起液壓千斤頂?shù)纳舷迚毫z定示值失準。
綜上，在選擇液壓千斤頂?shù)呐涮讐毫Ρ頃r，建議其測量 上限按千斤頂壓力額定上限的140-200%計算，且若壓力表 存在彈性后效的影響，則其測量上限按200%計算。換而言之， 倘若液壓千斤頂控制的壓力是50-60MPa，則壓力表的測量上 限最宜選為100MPa。
二、準確度與分辨力的影響
通常而言，液壓千斤頂配套的壓力表是1.6級的普通壓力 表，但其定級標準是引用誤差，則難以會產生不利影響。例如， 液壓千斤頂檢定用0-100MPa、1.6級的普通壓力表時，只要任 一檢定點的檢定示值誤差< ± 1.6MPa，便可判定合格。但從千 斤頂?shù)臋z測精度而言，± 1.6MPa的誤差卻會產生較大的影響。 比如，在10MPa檢定點，壓力表存在±1.6MPa的誤差，可使液 壓千斤頂產生16%的相對誤差。同時，壓力表的最小分辨力隨 等級的改變而不同。比如，對于0-100MPa的壓力表，倘若其等 級是0.4級，則相對的最小分度值是0.5MPa。因為壓力表的指 針刀鋒與表盤垂直，則可估讀最小分度值的10%，即其最小分 辨力是0.05MPa。據此，對于1.6級的普通壓力表，其最小分度 值是2MPa。因為壓力表的指針刀鋒與表盤平行，則可估讀最小 分度值的20%，即其最小分辨力是0.4MPa。綜上，壓力表的準 確度等級、分辨力會對液壓千斤頂檢定示值產生較大影響。
三、配套檢定的影響

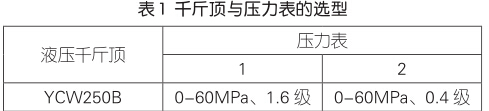

倘若檢定條件相同，則選擇準確度等級不同的壓力表會 對液壓千斤頂?shù)臏y量精度產生影響。下面，筆者列舉不同等 級的壓力表，以探討其對液壓千斤頂檢定示值的影響。表1 所示是液壓千斤頂與壓力表的選型。
針對表1所示的壓力表，依據《液壓千斤頂檢定規程》，在 室溫301的條件下，用0.5級應變式標準測力儀對壓力表進行 配套檢測。檢測結果顯示，2塊壓力表的檢測結果都與其準確 度等級相符。但若將準確度等級不同的壓力表與同一臺液壓千斤頂配套，則其檢測結果卻存在較大差別，甚至不在允許范圍內。
四、不確定度研究

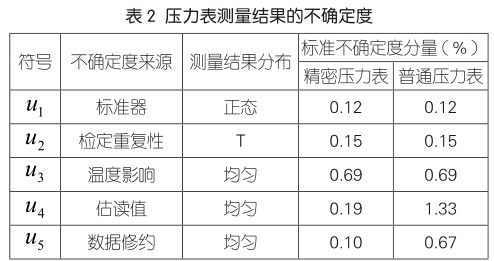

在液壓千斤頂?shù)臋z定中，其測量結果不確定度主要來源 于下列方面：一是應變式標準測力儀所致的標準不確定度分量％ ; 二是液壓千斤頂在檢定重復性時所致的標準不確定度 分量u2;三是溫度變化所致的不確定度分量U3 ;四是檢定 示值估讀不準確所致的不確定度分量m4 ;五是數據修約所致的標準不確定度分量u5。倘若將不同的壓力表與同一臺液壓千斤頂配套，則會影響到測量結果的不確定度，見表2。
精密壓力表測量結果的合成標準不確定度K滿足下面函 數式:
結合表2可得，\ = V0.559% = 0.74%，則擴展不確定 度U = 1.5%、t = 2，判定其與規范要求相符。同理，普通壓力表測量結果的合成標準不確定度\ = ^2.731% =1.65%，
則其擴展不確定度U = 3.3% k = 2，判定其與規范要求不符。
據此，壓力表的測量范圍、準確度等級及分辨力等因素都會 對液壓千斤頂?shù)臋z定結果產生直接影響，則在壓力表配套選 擇時，按液壓千斤頂油壓額定值的140-200%來計算壓力表 的測量上限，而其準確度等級選取0.4級。
五、結語
綜上，前文分別探究了壓力表的測量范圍、準確度等級、分 辨力及配套檢定對液壓千斤頂檢定示值的影響。通過不確定度 研究發現，壓力表的測量范圍、準確度等級及分辨力等對液壓千 斤頂檢定示值的影響較為明顯。因此，為了提高壓力表的計量 性能及液壓千斤頂?shù)臏y量精度，建議在壓力表配套選擇時，按 液壓千斤頂油壓額定值的140-200%來計算壓力表的測量上限 及其準確度等級選取0.4級，從而提高液壓千斤頂?shù)膽眯Ч?/span>
