0.4級精密壓力表測量值的不確定度評定
0.4級精密壓力表示值測量采用比較法,在活塞式壓力計上加載砝碼提供標準壓力值，達到靜平衡時，讀取精密壓力表的示值并記錄，根據精密壓 力表的示值引入的標準不確定度《( Pi )及活塞壓力計的壓力值引入的標準不確定度《( P2 )進行測量值的不確定度評定。
1.評定依據
JJG49 -2013〈(彈性元件式精密壓力表和真空表》檢 定規程
JJG1059. 1 -2012《則量不確定度評定與表示》
2.測量條件
環境溫度:20. 5°C ;環境濕度:56% RH;
計量標準器：測量范圍（0. 1 ~6) MPa的0.05級活 塞式壓力計；
被檢表:測量范圍為（0 ~ 1. 6) MPa的0. 4級精密壓 力表。
3.測量方法
將精密壓力表置于實驗室檢定環境條件中至少2h 以上,使其充分適應實驗室環境。再將精密壓力表安裝 在活塞式壓力計校驗臺的專用接口上，盡量使精密壓力 表的受壓點和活塞式壓力計的工作位置在一個水平面 上,安裝完畢后,加壓到1. 6MPa,檢查系統密封性。
0. 4級精密壓力表示值測量采用比較法，在活塞式 壓力計上加載砝碼提供標準壓力值,達到靜平衡時,讀取 精密壓力表的示值并記錄（按分度值的1/10估讀）。試 驗中選取名義壓力為0. 8 MPa測量點。按照正反行程逐 點升壓降壓進行一個循環的測量，共進行1個循環的測 量,每個測量點共進行10次測量,取平均值為最終結果。
4.測量模型
8 = P 被-P 標 （U
式中:P被一精密壓力表在被測點上的示值,MPa;
P標一加在活塞承重盤上的專用砝碼產生的標準壓 力值,MPa。
5.測量不確定度來源
(1)精密壓力表的示值引入的標準不確定度Ap,)
⑵活塞壓力計的壓力值引入的標準不確定度u (P2)
6.輸入量的標準不確定度u(pt)的評定

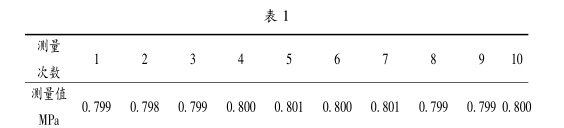

6. 1精密壓力表的重復測量引入的標準不確定度u(pn) 選取被檢精密壓力表，編號：91 -010,在名義值 0. 8MPa正反行程進行1次循環,每個測量點共有10次 測量結果,如表1所示。
則測量重復性帶來的標準不確定度：
ul = s/槡0 = 0.00026 MPa 6.2精密壓力表的示值分度值引入的標準不確定度u
(^12 )
6.2精密壓力表的示值分度值為0.01 MPa,估讀到1/ 10,即0. 001 MPa,按均勻分布計算 u(p12) =0.001/槡T = 0.00058 MPa
6. 3標準不確定度u(p,)的確定
在名義值 0.8MPa,( pl2) > u( pn),所以 u (pt) = u (pl2) =0. 00058 MPa
對公式（1)求偏導,得靈敏系數Q = 1
7.輸入量的標準不確定度U( P2 )的評定
根據檢定證書，活塞式壓力計的測量范圍為（0. 1 ~ 6) MPa,最大允許誤差為±0.05% ,由于活塞式壓力計的 特性，在1. 6MPa的50%壓力范圍內即(0. 1 ~0. 8) MPa 的壓力范圍內，其最大允許誤差按照0.8MPa的± 0.05%來計算。
因此0. 8MPa這點的最大允許誤差為4 = ±0. 05% x0. 8 = ±0. 0004MPa,
則a = ±0. 0004 MPa,服從均勻分布，取k =槡3,
則其標準不確定度u (p2) = = 0. 00023MPa,對公 式（1)求偏導,得靈敏系數c2 = 1
8.合成輸入量的標準不確定度U( p2 )的評定
因輸入量、彼此獨立，互不相關，根據不確定度傳播 定律,其合成不確定度為：
uc (8)=槡Cj u2(P1) + C2u2(p2) =0. 00062 MPa
9.擴展不確定度的評定
取包含因子k =2,則其擴展不確定度為：
U = k x uc (8) =0. 00124 MPa =1. 2 x10-3 MPa
