采用電接點壓力表控制的農村自來水定時變頻供水裝置
針對目前農村小型自來水廠供水泵變頻調速驅動時普遍采用PID閉環控制的方法，文章 提出了采用電接點壓力表進行測量和控制的方法，并給出了主電路及其控制電路原理圖，設置了變頻 器的相關參數，對給水壓力的設定和調節方法作了說明。
0.引言
相對而言,農村地區的技術力量、供電質量、管理 水平及經濟實力明顯低于城市。因而，用于農村自來 水供水泵的控制柜，在滿足供水要求的情況下，應主要 著重于高可靠性、低成本和低運行費用。早在20世紀 90年代，農村自來水供水栗就已經開始采用變頻器驅 動和控制,介紹了其控制方法,給出了采用變頻器控制 的閉環調節方法及原理框圖，這些方法均采用PID閉 環調節，其供水壓力的測量采用電阻遠傳壓力表或壓 力變送器，相對于用戶的技術力量，即使出現很小的問 題也難以解決,從而影響用戶的生活。因此,設計制作 一種操作簡單、運行可靠、成本低廉的供水控制裝置更 為實用。
1.控制原理

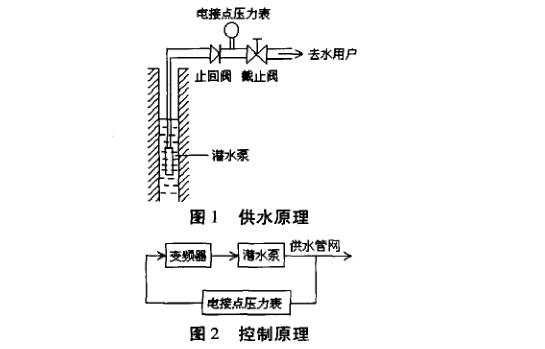

在人口稀少、居民較為分散的偏僻農村，往往采用 深井潛水泵直接向居民供水。按照農村居民的習慣， 家家戶戶都備有儲水罐，農民總是在早晨、中午或晚上 回家以后把儲水罐接滿水，以備一天之用。因此,農村 自來水供水應定時進行’這樣既滿足了用水要求，又降 低了運行成本，節約自來水設備的運行費用。小型供 水廠一般由變頻控制柜直接驅動深井潛水泵，不再建 設水廠進行二次加壓供水,供水原理,見圖1。
由圖1中看出，采用電接點壓力表進行壓力測量 和控制，控制原理，見圖2。壓力設定通過調節電接點 壓力表的上下限指針完成,二者的間隔不必太大,在 0.04MPa范圍之內即可,壓力下限值應略高于最高處 用水戶高度，以滿足全部用水戶的用水要求。當管網 內水壓下降為壓力表下限指針或低于下限指針位置 時，壓力表內部下限觸點閉合，使變頻器輸出頻率增 大，潛水泵加速，增大供水量。當管網內水壓達到壓力 表上限指針位置時，壓力表內部上限觸點閉合，使變頻 器輸出頻率下降，水泵減速,減少供水量。當管網壓力 介于所設定的壓力表上下限指針之間時，變頻器輸出 頻率保持不變,水泵恒速運行，從而確保管網內水的壓 力在設定的范圍之內。由于同等功率的潛水栗的運行 電流比地面離心泵大，所以變頻器的容量應放大一個 規格。
2.潛水泵電氣主電路

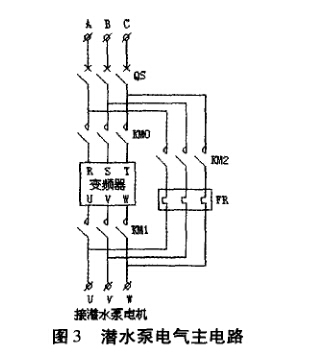

潛水泵的控制采用一控一的工作方式。為了在變 頻器故障時潛水泵仍然能夠供水，所設計的電路包括 變頻器驅動水泵運行和接觸器接通工頻電源驅動水泵 運行兩部分，通過轉換開關切換二者的供電接觸器。 圖3給出了其主電路圖。圖3中，QS為電源開關，既為電路送電，又可進行短路保護。KM0、KM1為變頻 運行接觸器，二者閉合時,潛水泵變頻運行。Km2為工 頻運行接觸器，閉合時潛水泵工頻運行，當變頻器故障 時靠操作人員手動按按鈕控制。FR為熱繼電器，潛水 栗電機工頻運行時進行過載和缺相保護。KM1與 Km2必須設置互鎖，避免二者同時吸合損壞變頻器。 圖3中，變頻器選用山東深川電氣科技有限公司生產 的專門用于驅動風機水泵類負載的SVF-EV-P系列 產品。
3.潛水泵電氣控制電路

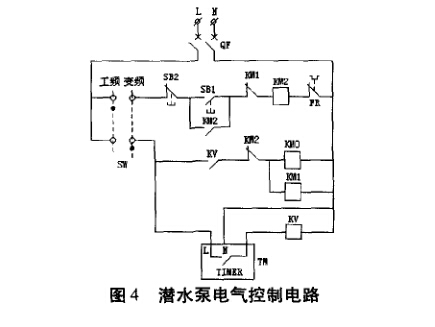

與圖3主電路相對應的控制電路，見圖4。圖4 中的QF為控制電路電源開關,SW為轉換開關，用于 深井潛水泵的工頻和變頻運行方式的切換。工頻運行 時，水泵的起停由起動按鈕SB1和停止按鈕SB2完 成。變頻運行時，由時控開關TM按照設定的時間控 制變頻器的輸入輸出接觸器KM0和KM1，從而控制變 頻器的運行，每天變頻器運行的次數和時間可以在時 控開關上進行設置,根據用戶的要求設定。工頻與變 頻之間的互鎖通過接觸器線圈回路里互串對方的常閉 觸點完成，如圖4中的KM1和Km2常閉觸點。
4.變頻器控制端接線圖及其參數設置

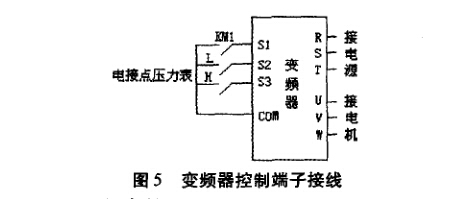

圖5所示為變頻器控制端子接線圖。圖中，數字 輸入端S1的通斷決定變頻器的運行狀態，由變頻器輸 出接觸器KM1的常開輔助觸點控制，一旦接觸器KM1 閉合,輔助觸點接通，變頻器就開始運行。當KM1斷 開時,S1端無輸人信號，變頻器停止運行。H和L為 電接點壓力表的上下限觸點，可以在壓力表上進行調 節。數字輸人端S2和S3的通斷決定變頻器頻率的變 化,當潛水泵出水壓較低時，壓力表下限觸點接通,S2 端有輸人信號，變頻器頻率上升，潛水泵出水量增加。 當潛水泵出水壓較高時，壓力表上限觸點接通，S3端 有輸人信號，變頻器頻率下降,潛水泵出水量減少,從 而把供水壓力控制在所設定的上下限指針之間。觸點 H和L同時接通或同時斷開，變頻器頻率保持不變。
變頻器的參數設置如下：
P0.OO： 4，采用多段速運行方式;F0.01: 1,變頻器頻 率增減由端子控制;P0.03： 1，由輸人端子控制變頻器運 行;P0.06: 50 Hz,電動機額定頻率;F0.07 : 380 V，電動 機額定電壓;P0.08: 1，機型選擇，變頻器為風機栗類型; P0.10：頻率上升時間，根據具體情況設定。F0.11:頻 率下降時間，根據具體情況設定。F0. 12:變頻器輸 出頻率上限值，根據具體情況設定;F0. 13:變頻器輸 出頻率下限值，根據具體情況設定;F2. 11: 1，上電端 子運行選擇，上電時有效。F7.00: 01，多功能端子S1 功能選擇，正轉運行;F7. 01: 09,多功能端子S2功能 選擇,接通時頻率遞增;F7. 02: 10,多功能端子S3功 能選擇，接通時頻率遞減;F7. 08: 1.5 HZ，端子控制 頻率上升下降增量變化率;FH. 00:電動機額定轉速; FH.01：電動機額定功率;FH. 00:電動機額定電流; FL.00： 1，電動機過載保護方式為普通電機;FL. 01: 電動機過載保護電流；FL. 04:自動限流水平，根據現 場確定。幾十臺設備經過多年運行證明，采用上述方 法進行控制，不僅滿足用戶的供水要求，而且壓力調節 方便。
