井口防盜式電子壓力表的成功開發與應用
針對井口機械壓力表測量誤差較大，壓力表及原油易被盜等問題，研制成功井口防盜 式電子壓力表。該壓力表分為一次儀表和二次儀表兩大部分。前者安裝在井口，僅留3個測試觸 點；后點隨身攜帶，利用3個測試觸點測壓，測壓范圍0~20MPa，測量誤差為±1.5%，可存 儲1000口油井的井口壓力。3臺試制的井口防盜式電子壓力表投入現場應用，實現了快速、準 確地測量油井壓力數據，同時也能滿足現場惡劣外部環境下壓力表及原油的防盜需要.
在采油生產日常管理中，快速、準確獲得生產 基礎數據是非常重要的。傳統的壓力資料獲取方法 是在井口安裝機械壓力表，測量誤差較大，且壓力 表易被盜，并從取壓口盜取原油。為了解決井口機 械壓力表及原油被盜問題，中原油田采油工程技術 研究院與第四采油廠合作，結合現場實際及現代電 子技術，于2000年開發研制成功井口防盜式電子 壓力表，獲得了較滿意的使用效果。
防盜思路與總體方案
目前測取井口壓力一般采用取壓“拷克”，進 行壓力測量時，安裝壓力表即可。由于外部環境的 復雜，“拷克”常被破壞，并從此處盜取原油，故 許多油井都不留取壓口。針對這種情況，決定采用 電子壓力表解決快速安全測取壓力的問題。電子測 壓最主要的幾個環節是傳感器將壓力信號轉變?yōu)殡?/span> 信號，放大電路放大該信號，最后通過處理電路讀 取及存儲，完成壓力測量。由此可見，將傳感器及 放大電路放在井口，埋置在管道內，外部僅留幾個 測試觸點，即可實現防盜。
在井口防盜電子壓力表的思路確定后，關鍵的 問題是確定整個電子壓力表的總體技術方案。井口 防盜式電子壓力表分兩大部分：一次儀表與二次儀表，屬硬件。一次儀表包括傳感器及放大電路；二 次儀表包括電源及顯示、存儲、控制部分。一次儀 表安裝在井口，僅留3個測試觸點；二次儀表則隨 身攜帶，利用3個測試觸點測壓，安全可靠。
1.一次儀表選型

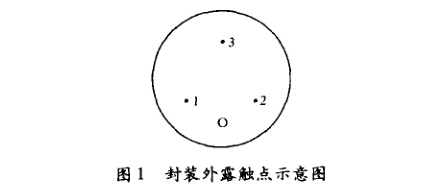

傳感器及放大電路封裝外露觸點如圖1所示 (圖中1、2、3為測試觸點，0為定位爪）。
選用電阻式應變傳感器，其優點是：結構簡 單，體積小，精度高；線性度好，靈敏度高；滯后 和蠕變都較小，疲勞壽命長；容易與二次儀表相匹 配，實現自動化?？紤]尺寸及信號穩定的需要，選 用LM358運算放大器放大信號。該運算放大器優 點是：單電源供電；可穩定輸出0~5V電壓；放 大增益及抗干擾性好。經認真考慮，將傳感器及放 大電路封裝在標準堵頭中，雖然調試不便，但整體安裝、拆卸方便，外部僅留3個接觸點，防盜性 好，能很好地滿足現場需求。
2.二次儀表選型

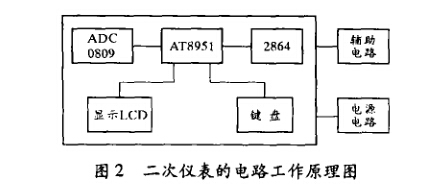

采用2節9 V電池并聯作為電源;選用小尺寸 液晶顯示板；采用成品化機殼；使用薄膜鍵盤，5 個鍵為：預置、回放、定位、置數和測量，基本滿 足測試需要。二次儀表電路部分的原理如圖2所 示。圖中ADC0809為A/D轉換器，將從一次儀表 獲得的模擬信號轉化為數字信號；AT8951為低耗 高性能單片機；2864為E2PROM電可擦寫存儲器， 存儲程序及測試數據。
3.軟件編制

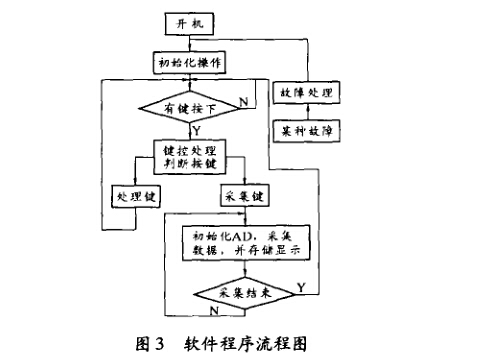

軟件共分幾個大的模塊：初始化模塊、數據采 集模塊、顯示控制模塊、按鍵控制模塊、存儲控制 模塊、回放控制模塊和故障處理模塊。針對現場復 雜環境，為避免偶然因素影響程序正常工作，添加 軟件陷阱“軟件看門狗”，使偶然跑飛的程序能夠 很快回到工作狀態。圖3為軟件程序流程圖。
4.調試
(1)在實驗室內將堵頭安裝在管線上，對管 線加壓，并變換壓力5 ~6次，每次持續12 h以 上，測壓，檢驗儀器性能。
(2)調整實驗室溫度進行連續測壓。
(3)二次儀表開機，并連接一次儀表，不停歇測壓，直至電池電量耗凈.
5.性能特點及技術指標
井口防盜式電子壓力表的性能特點：能測長期 靜態高壓；耐腐蝕；具有防盜性；質量輕，攜帶方 便、易操作；性能穩定，可靠性高，可存儲1_ 口井的井口壓力。技術指標：測量范圍0~20 MPa；測量誤差為±1.5%;測量介質環境溫度為 -10?+70=€ ;供電電源DC9V。
結束語
3臺試制的井口防盜式電子壓力表投人現場應 用，取得了積極成果。該壓力表現場安裝方便，測 試簡單，安全可靠，基本上達到了研制的目標。
井口防盜式電子壓力表的成功開發與應用，實現 了快速、準確地測量油井壓力數據，同時也能滿足惡 劣外部環境下壓力表及原油的防盜需要。
