電接點壓力表實現水冷式電機的斷水保護
發布時間:2018-05-10 15:05:40
瀏覽:次

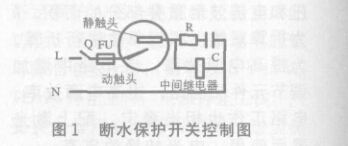

水冷式電機在運行過程中斷 水或水流不足將在短時間內使電 機溫度急驟上升,使電機絕緣老 化,甚至燒毀,筆者設計一種用電 接點壓力表構成的缺水保護開關 來實現斷水保護控制,當水壓不 足時,觸頭斷開,中間繼電器KA 失電,使電機無法合閘或運行中 跳閘以保護電機;當水壓足夠時, 觸頭閉合,KA得電,電機啟動。該 電路克服了用晶體三極管電路做 斷水保護開關的拒動、誤動及火花塞老化等問題,其斷水保護開 關控制如圖1。
圖1中,電接點壓力表的水壓 動作值根據實際情況可調,RC對 KA起保護作用。實踐證明該電路 具有廣泛推廣價值.
