標準活塞式壓力表的誤差來源及修正方法
活塞式壓力計是根據帕斯卡定律，以流體靜力學原理 進行壓力測量的。它是利用流體壓力作用在活塞有效面積 上所形成的力與施加在活塞上端的已知作用力（專用砝 碼、活塞及其連接零件所產生的重力）相平衡的原理進行 測量的計量標準器。影響活塞壓力計測量準確性的因素很 多。現對主要影響因素及修正方法進行分析。
1.活塞有效面積不準引起的測量誤差

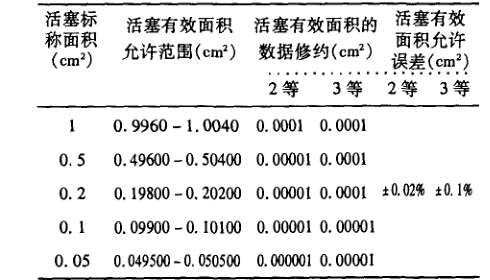

主要是指確定活塞有效面積的不確定度及有效面積 的變化引起的壓力測量誤差，可以通過檢定活塞有效面積 與調整專用砝碼的質量來減小測量誤差。活塞有效面積的 允許誤差如下表：
為便于分析、說明。以二等活塞式壓力計,準確度等級 為二等,面積標稱值為1 cm2來進行分析,說明。
從上面表里的數據可知，該活塞有效面積的最大允許 誤差為厶S= ?x0. 02% = ?.0002 cm2。測量時引起的
最大允許誤差值為奶- se±o6oo62 ) MPa。
2.活塞專用砝碼質量不準引起的誤差

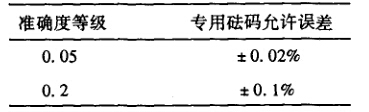

是指標準砝碼實際值偏離理論值和砝碼質量變化所 引起的測量誤差。專用砝碼質量允許誤差如下表：
為便于分析、說明。以二等活塞式壓力計,精度等級為0.05級的砝碼來進行分析，說明。從上面表里的數據可知
專用磚碼的最大允許誤差為Am = mg X ( ± 0. 02% ) = ±
0. 0020mg,測量時引起的最大允許誤差值為
Ap 7 m8 m ± Amg 、 A mg XJlP APm=(T5 iS-6—)= ±-5e^MPa°
3溫度偏離參比溫度引起的誤差
是指活塞隨溫度的變化而引起有效面積的改變而產 生的誤差。當活塞在規定的環境溫度下工作時，它對測量 結果的影響較小，可以忽略不計，但當它的環境溫度超過 規定的參比溫度時，它將對測量結果帶來較大的誤差，此 時不能忽略溫度變化的影響，必須對溫度變化進行修正。 以減小溫度變化帶來的誤差。修正公式為API = Pt(a, + a2) (20-t)。
式中APt棗溫度變化時的壓力修正值。
Pt棗壓力計示值。
a,,a2活塞桿,活塞筒的膨脹系數，（$ -1)。 與材料有關。
T?環境溫度1。
4活塞彈性形變引起的誤差
是指當壓力作用于活塞上時引起活塞的變形，使得活 塞有效面積產生變化而引起的誤差。可以通過修正來減小 誤差。通常通過修正壓力計配套專用砝碼的質量來進行修 正。修正公式如下：
m = mi + (1 + 2pPi)kg 式+ ：m一修正后的專用破碼的質量，（kg)。
in丨一由測壓公式P=，十算出的專用砝碼的 質量,(kg)。
P—壓力計變形系數,(MPa-1)。與材料有關(一 般取 2. 73xl0-6/ MPa)
Pi一1/2測量上限壓力值，（MPa)。
一般小量程壓力計無須進行此項修正。只對大量程壓 力計如:25 MPa、60 MPa及以上壓力計進行修正。
5.空氣浮力彩響引入的誤差
指空氣對專用砝碼所產生的浮力，使專用砝碼的質量 減小，從而造成測量誤差。可以通過浮力的修正來減小誤 差。通常采用修正專用砝碼來進行修正。公式如下：m = mi x (pa/pm + 1)。
式中:m -通過浮力修正后專用砝碼質量。
m,-采用公式P =導計算出的專用砝碼質量
Pa-空氣密度(kg/m3 )。Pa = 1. 2 kg/m3。
Pm-專用砝碼的密度（kg/m3 )。鋼PmdJxlO3 kg/m3。招 Pm = 2. 7 x 103 kg/m3。
6.重力加速度彩響帶來的誤差
指使用地點的重力加速度與設計、制造、檢定時所取 的重力加速度不同而造成的誤差。若使用地點的重力加速 度與制造、檢定時所取的重力加速度不同，會對測量結果 造成較大誤差。可通過公式么?8 = ?(8/8?-1)進行修正。 式中:么?6~重力加速度不同時引入的壓力修正值， (MPa)。
P—壓力計示值。
go—設計、制造、檢定地點所取的重力加速度，
(m/s2)。
G~使用地點的重力加速度，(m/s2)。
通常情況下檢定單位在計算專用砝碼的質量時采取 取用使用地點的重力加速度進行計算來消除該項誤差。
7.液柱高度差引入的誤差
指測壓點與活塞下端面不在同一水平面時引人的誤 差。可以通過液柱修正來減小誤差。修正公式為：
APh = pgAh x 10'6 式中:APh -液柱髙度差的修正值(MPa)。 p-液體密度(kg/m3 )。
G-使用地點的重力家速度(m/s2)。
Ah-液柱髙度差。
為了方便、省時、避免重復計算，可以采用以下2種方 法進行修正。
7. 1增加輔助接頭,使測壓點與活塞下端面在同一水平面。
7. 2用公式Am =APhs,/g計算出Am,只要在活塞底盤上增加一微小質量Am,也可修正液柱髙度差帶來的引響。
式中：Am——須在底盤上增加的小質量。
APh?液柱髙度差的修正值(MPa)。
Se?活塞有效面積(m2)。 g~使用地點的重力家速度(m/s2)。
8.活塞承重盤與活塞桿不垂直引起起的誤差
是指活塞桿與活塞承重盤不垂直使加在承重盤上的 專用砝碼對活塞的有效作用力變小而引起的誤差。可以通 過公式AP= -P(l-cosa)進行修正。
式中:AP -不垂直修正值(MPa)。
P-壓力計示值(MPa)。 a-不垂直度，即傾角。
也可通過調整水平來減小誤差。對于二、三等活塞式 壓力計，規程要求a<5'時，產生的誤差較小，可忽略不計， 當8> 5'時必須修正。使用時應盡量調整水平調整裝置,使 活塞承重盤與活塞桿處于垂直狀態。以減少活塞的磨損。
9.結束語
活塞式壓力計是髙精度壓力測量儀器，是檢定、校準 壓力表、數字壓力計、壓力開關、壓力傳感器等的標準儀 器，使用時必須滿足規程規定的參比條件，否則應對引入 的誤差進行修正。此外必須注意壓力計使用地點的重力加 速度是否與檢定時所取的重力加速度一致。如果不一致, 必須進行修正。如果活塞下端面與測壓點不在同一水平 面,且APh大于壓力計允許誤差的1/5時必須進行:夜柱髙 度差的修正。活塞式壓力計應定期進行維護、保養，當發現 工作介質較臟時應及時更換。每隔半年應進行一次轉動延 續時間，下降速度等的性能試驗，如果不能滿足規程要求, 應及時送檢。嚴禁壓力計超檢定周期使用。
