壓力表在回路中的3種連接方法及其對測量結果的影響
介紹壓力表與管道連接的3種方法，分析對測量結果的影響。

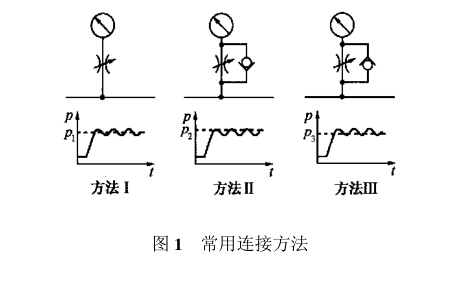

壓力表用以測量流體傳動管道中某工作點的壓 力，使用時為防止壓力表受沖擊損壞，一般不將其直接 接入管道，常用的有以下3種連接方法（見圖1)。對 靜壓力來講，3種接法的測量結果相同;但當管道中的 壓力有脈動或沖擊時，3種連接方法對測量結果產生 不同的影響。
圖1中方法I表示在管道與壓力表之間設置節流閥或阻尼孔，由于進出壓力表的介質都受阻尼作用，傳 至表頭的脈動壓力波動幅值會大幅度減小，即表頭受 到的實際壓力趨近于靜壓力，這時的測量結果p近似 等于脈動壓力的平均值。
圖1中方法n在管道與壓力表之間設置單向節流 閥，介質可快速進入壓力表，但排出時進行節流，所以 脈動壓力的峰值可傳至表頭并得以保持，測量結果p 近似等于脈動壓力的上限值。
圖1中方法m將單向節流閥反向安裝，介質的進 出與方法n[合好相反。當壓力增加時，介質進入壓力 表受節流作用，而壓力降低時，又快速排出，所以脈動 壓力的峰值傳不到壓力表，測量結果仍近似等于脈動 壓力的下限值。
