蒸汽鍋爐彈簧管式壓力表的保養
一、蒸汽鍋爐彈簧管式壓力表指針的保養
目前，蒸汽鍋爐彈簧管式壓力表經常出現指針不回 零位和其上面兩個壓力表指針讀數誤差大的現象。有的 新裝鍋爐剛投人運行，壓力表才沖洗一次就出現這種現 象，司爐工和廠長都認為是壓力表的質量問題；有的壓 力表換了又換，照樣出現這種現象；有的干脆不換，以兩 個壓力表中一個指針能回零位的和指針所指讀數較高 的壓力表作為衡量鍋爐蒸汽壓力大小的依據，但這種依 據無法保證鍋爐安全運行。筆者針對壓力表的這種現象 走訪了質量技術監督局壓力表檢驗組，并對鍋爐用戶進 行了深人調研，找出兩方面的原因：其一，壓力表內彈簧 彎管產生過熱塑性變形（永久變形）；其二，壓力表因受 震動，指針松動，扇形齒輪上的游絲扣脫落，游絲的彈性 減弱，轉矩太小。造成這些問題的主要原因是司爐工鍋 爐操作不規范。要保證壓力表的正常運轉，應了解如下 問題產生的原因及正確的保養方式。
(一）鍋爐壓力表洋簧彎管產生過熱致使塑性變形
1.主要原因
壓力表殼內有一根斷面是橢圓形的彈簧彎管，它 是用無縫薄壁磷銅管制成的，其工作溫度一般應控制 在《85^：，壓力表和鍋筒之間所裝的存水彎管是使蒸汽 在其中冷卻成冷凝水，鍋筒內蒸汽壓力通過冷凝水間接 傳給彈簧彎管，當彈簧彎管受到壓力時，其橢圓形斷面 就會有膨脹成圓形的趨勢（彈簧彎管形態移動），從而帶 動相應的零件直到指針向順時針方向偏轉一個角度，這 時指針在壓力表表盤上指示的刻度值，就是鍋爐內蒸汽 壓力的數值。由于司爐工沖洗壓力表的操作不恰當，沒有 讓存水彎管內的高溫蒸汽冷卻成冷凝水，讓高溫蒸汽直 接進人壓力表的彈簧彎管內，使彈簧彎管產生過熱，材質 強度下降，再加上鍋爐壓力的傳遞，使其超彈性極限產生 塑性變形，不能恢復原狀，造成指針不回零位和指針在壓 力表刻度盤上所指數值不準確。壓力表的這種缺陷主要 是司爐工沖洗壓力表的操作方式錯誤導致的，應糾正。
2.保養工作

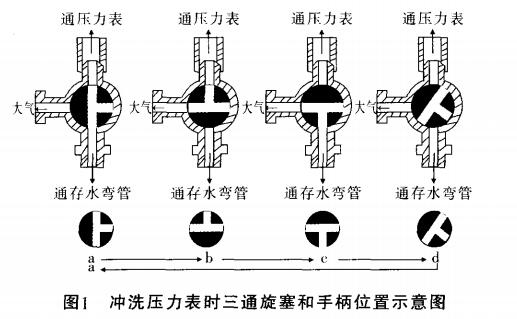

主要應嚴格按沖洗壓力表的操作程序進行操作，BP應特別注意不讓高溫蒸汽進人壓力表彈簧彎管內。正確 的操作程序如圖1所示。
（1）“a”：壓力表的三通旋塞和手柄正常工作的連通 位置。
（2）“b”:將手柄往左轉90°，沖洗壓力表的彈簧彎管 內的水渣，這時處于壓力表的三通旋塞的連通位置。
（3）“c ”:將手柄往左轉180°，沖洗存水彎管內的水 渣，這時處于壓力表的三通旋塞的連通位置。
（4）“d”：將手柄往左轉45。，使三通旋塞“不.=通”， 根據經驗，在此位置停留（3~5)min，使存水彎管內的高 溫蒸汽冷卻成冷凝水后，再往左轉45°，恢復到“a”的正 常工作位置。
司爐工在鍋爐操作中，往往忽視了“d”的操作。在操 作到“c”時，就將手柄往左轉90°恢復到“a”，這樣使高溫 蒸汽直接進人壓力表的彈簧彎管內，所以應注意“ d ”的 操作，它是防止壓力表出現以上缺陷的關鍵。
(二）壓力表指針松動，扇形齒輪上的游絲扣脫落， 導致游絲的彈性減弱。
1.主要原因
鍋爐壓力表指針松動，其扇形齒輪上的游絲扣脫 落，游絲的彈性減弱的主要原因是鍋爐產生震動帶動壓 力表震動而引起的。鍋爐產生震動，有時造成壓力表表 內泄漏，有時會造成壓力表指針跳動、扭曲和脫落。消除 和避免鍋爐震動是控制以上缺陷的重要環節。因此必須 在操作方面下工夫。鍋爐產生震動的主要原因如下：
|
（1）配裝注水器，上不了水，導致多次重復向鍋爐進 水，便產生了“管擊”震動。
（2）鍋爐排污時產生震動。
（3）安全閥排汽時產生震動。
（4）壓力表沖洗時產生震動。
（5）蒸汽管道發生“管擊”而產生震動。
2.保養工作
（1）鍋爐配裝的兩只注水器中一只應調校為較高壓 力下進水，另一只應調校為較低壓力下進水。避免鍋爐 蒸汽壓力變化，以及注水器上不了水而重復注水的操 作，減少“管擊”現象。
（2）鍋爐排污應與進水錯開操作。排污期間，要重復開 啟和關閉操作,動作應緩慢，減少鍋爐因排污產生的震動。
（3）安全閥排汽管安裝中必須減少彎頭，以防排汽 時蒸汽在排汽管內產生渦流的相對阻力，避免安全閥芯 震動而帶動鍋爐震動。
（4）沖洗壓力表過程中，除應嚴格按操作程序沖洗 外，還必須做到用力均勻、動作緩慢，避免用力過猛而帶 來震動。
（5）在鍋爐向用戶供汽前，應徹底做好蒸汽管道及 分汽缸的疏水工作，并做好暖管，以避免產生“管擊”震 動。此外,鍋爐在運行中司爐工應嚴格按操作規程進行 操作，盡量保持蒸汽壓力穩定，不使壓力驟升和驟降，以 防止壓力表內游絲因疲勞造成彈性減弱。
二、壓力表表面的保養
壓力表表面由一塊無色玻璃構成，其常出現模糊、 松動、裂紋和破碎的缺陷。產生缺陷的主要原因和保養 工作如下：
(一）主要原因
鍋爐房內吸濕的灰塵附著表面。
司爐工操作、維護鍋爐中的不小心碰撞。
鍋爐出現震動現象。
(二）保養工作
保持鍋爐房內干凈，防止蒸汽跑、冒、滴、漏，每班 沖洗壓力表之前擦拭表面，使表面保持整潔透明。
在操作和維護鍋爐過程中，司爐工要小心謹慎， 避免碰撞壓力表而損壞表面。
要避免鍋爐出現震動現象，就應按照一、（二 ；)的 辦法進行操作。
三、壓力表表盤的保養
每個壓力表表盤都配備清晰的刻度,指針所處的位 置就是刻度值大小，它反映鍋爐內實際的壓力值。鍋爐 運行過程中，壓力表表盤也會經常出現刻度模糊的缺 陷。其產生的主要原因和保養工作如下：
(一）主要原因 '
通過壓力表表面的縫隙，鍋爐房內吸濕的灰塵附著 或水分滲透表盤。
(二)保養工作
1.在鍋爐運行過程中，確保壓力表整潔、透明和完好， 防止壓力表表面出現模糊、松動、裂紋和破碎的缺陷。
2.鍋爐房內要長期保持干凈，防止蒸汽跑、冒、滴、 漏，每班應擦拭壓力表。
四、定期校檢的保養
完好的壓力表按照規定必須每半年校檢一次，并送 往計量部門進行檢定，確保壓力表運轉準確。
