壓力表減震緩沖裝置在油田現場的應用
石油化工工業流程中，由于強烈的機械振動和介質壓力劇烈脈動的影響，導致震動工位壓力儀表頻繁故障，且 指針抖動幅度較大，影響了計量的準確性。為了解決上述問題，研制了壓力表減震緩沖裝置，通過延長脈沖路徑，規避 共振原理，進而實現降低減震幅度，減少儀表故障率，提高計量準確性的目的。
1.現狀分析
多年來，國內廣泛采用的耐振壓力表按照JB/T6804— 2006標準生產，但實際的性能與工作要求相距甚遠。在生 產線上，力敏元件受被測流體的壓力脈動、環境的機械振 動所造成的機械位移常常是微米級的，這微米級的機械位 移，在表殼內的“灌充液”中產生宏觀的阻尼效果很有 限。所以，單純靠耐震壓力表的“抗振”效果并不理想。 據統計，油田僅中轉站、聯合站因泵振動造成泵前后壓力 儀表無法準確計量的約占15%；有30%以上的油水泵前后 壓力儀表連續使用時間不足30天。所以迫切需要一種可 以滿足壓力儀表在動態的生產線上抵抗住震動的裝置，減 少儀表故障率，準確顯示被測流體壓力的裝置，從而減少 后期的維護成本并提高計量準確度。
2.裝置介紹
裝置的原理。壓力儀表減震緩沖裝置是用來預防 強烈的流體脈沖，以保證壓力儀表不受損壞的裝置，適用 于被測介質有強烈脈沖和震動的壓力系統中，壓力儀表減 震緩沖裝置是根據脈沖指數隨路程與流通面積的比值衰減 原理設計的可調螺旋式抗脈沖減震器。
裝置的組成。壓力儀表減震緩沖裝置由連接接 頭、防震連接管和壓力表接頭構成，連接接頭和壓力表接 頭連接在防震連接管兩端，連接管外周設有保護殼體，內 部設有減震彈簧，連接管的兩端分別與連接接頭和壓力表 接頭螺口連接。
該裝置是對垂直安裝的壓力表頭，通過裝有彈簧的防 震連接管與具有振動的壓力引人端相接，當外界振動的動 能壓向防震連接管內部的彈簧時，其能量被彈簧吸收，為 防震連接管頂端壓力表頭的質量所消耗，當外界振動的頻 率與防震連接管內部的彈簧系統諧振頻率不同時，外界振 動影響不了壓力表頭的晃動，壓力表如處于靜態環境。
技術指標。接頭螺紋：M20X1.5(外）、M14X1.5 (內）；允許通過減震裝置間接安裝的普通壓力表測量范圍：0~25MPa;正常工作環境溫度：-30°C~+70°C。
3.應用效果
3.1 現場試驗情況
安裝減震緩沖裝置前，由于強烈的機械振動和介質壓 力劇烈脈動的影響，導致泵進出口震動較大，泵進出口 儀表經常出現主板震松或震壞、耐震壓力表指針震動幅 度過大而打翻現象，致使儀表的平均故障周期在20~28 天，同一工位維修（更換）頻次高達15次/年，嚴重影響 到日常壓力的正常計量，且震蕩的環境也無法滿足儀表 準確計量的環境要求，指針抖動幅度較大（平均抖動幅度 10%~13%)，導致測量誤差偏大。
通過現場試驗，可以看出：安裝儀表減震緩沖裝置 后，儀表故障頻繁和計量不準現象得到明顯改善，首先 是儀表故障周期得到明顯延長，平均故障周期可達50~70 天；其次是儀表指針抖動幅度明顯變小，平均抖動幅度僅 為2.6%~3.9%，大大提高了計量的準確性。
3.2試驗效果檢查與評價。

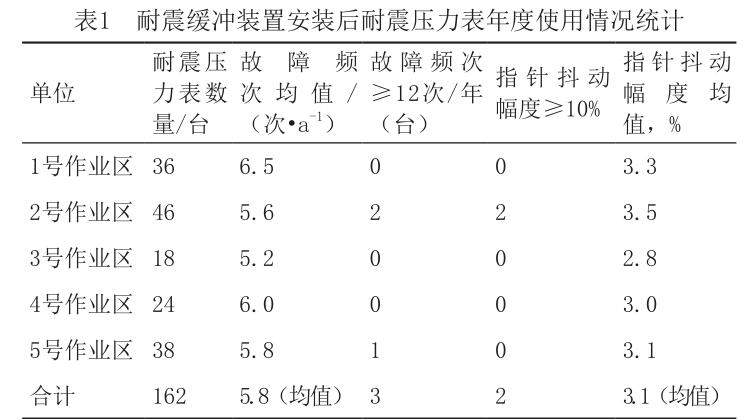

進一步在全廠范圍內推廣，年度試驗數據如表1所示。
通過推廣試驗數據，可以看出同一工位維修（更換） 頻次由10.7次/a下降到5.8次/a，年節省費用9.52萬元，指 針抖動幅度也明顯降低，計量準確性得到有效保障。
4.結束語
壓力儀表減震緩沖裝置的使用減少了儀表因震動 過大產生的主板松動、震壞和打翻現象，延長了儀表使用 壽命，提高了現場儀表的完好率和使用率。
該裝置能夠有效緩解因震動引起的壓力監測誤 差，為儀表準確計量提供保障。
該裝置的現場應用，不僅減少了崗位員工的工作 量，而且節省了儀表更換和維護成本，起到了部分降本增 效的作用。
