淺議一種燃氣管路壓力表防盜器的研發與應用
本文簡要分析了一種用于燃氣管路壓力表防盜器的研發與應用。
1.技術領域
本裝置有關于一種壓力表防盜器，尤其有關于一種油田 領域中應用于各種油氣水井及外輸、供氣、燃氣管線上的 壓力表防盜器。
2.背景技術
在目前油田燃氣的生產管理工作中，壓力表被廣泛應用 于油氣水井及各種外輸、供氣等管線上，現有壓力表采取 直接安裝在管線的各種閘門上進行壓力錄取及監控，沒有 任何保護，由于油氣水井及管線分布分散，壓力表被盜案件 時常發生，給及時進行壓力錄取和監控帶來巨大壓力，并 容易由于壓力監測不及時導致油井停產、管線泄露等安全 環保事故。
3.技術方案
本裝置的目的是提供一種壓力表防盜器，其可保護壓力 表防止被盜，其結構簡單，制造、安裝方便。
本裝置的上述目的可采用下列技術方案來實現：
本裝置提供一種壓力表防盜器，所述壓力表防盜器包括：
兩個鎖止夾板，兩個所述鎖止夾板分別設置在壓力表連 接處的兩端，兩個所述鎖止夾板之間通過多個第一螺栓相 互連接在一起；
防盜夾板，其套設在所述兩個鎖止夾板的上方，所述防 盜夾板通過第二螺栓連接在位于所述壓力表連接處上方的 所述鎖止夾板上。
在優選的實施方式中，所述第一螺栓為防盜螺栓。
在優選的實施方式中，所述第二螺栓為偏心螺栓。
在優選的實施方式中，所述第二螺栓的外側套設有套筒。
在優選的實施方式中，所述鎖止夾板具有橫板和連接在 所述橫板一端的凸棱，兩個所述鎖止夾板的凸棱上下相對 設置。
在優選的實施方式中，所述防盜夾板具有連接板及連接 在所述連接板兩側的側板，所述連接板與所述橫板平行設 置，所述側板位于兩個所述鎖止夾板的兩側，所述防盜夾 板的連接板通過第二螺栓連接在位于所述壓力表連接處上 方的所述鎖止夾板的橫板上。
本裝置的壓力表防盜器的特點及優點是：該壓力表防盜 器可以在一人操作情況下完成壓力表的防盜操作，提高了 工作效率，并避免了可能由于壓力表被盜而導致的壓力數 據無法及時錄取及可能的安全環保事故，本裝置是從實際出 發而開發的一種壓力表防盜器，保證壓力數據的正常錄取，
以求創造出更高的工作效率，為油田生產服務。
4.附圖說明
為了更清楚地說明本裝置實施例中的技術方案，下面將 對實施例描述中所需要使用的附圖作簡單地介紹，顯而易 見地，下面描述中的附圖僅僅是本裝置的一些實施例，對 于本領域普通技術人員來講，在不付出創造性勞動的前提下，
還可以根據這些附圖獲得其他的附圖。

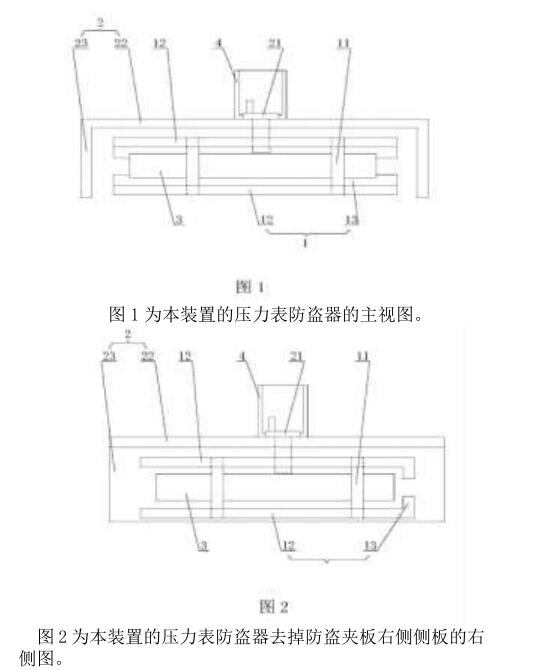

圖2為本裝置的壓力表防盜器去掉防盜夾板右側側板的右 側圖。
5.具體實施方式
下面將結合本裝置實施例中的附圖，對本裝置實施例中 的技術方案進行清楚、完整地描述，顯然，所描述的實施 例僅僅是本裝置一部分實施例，而不是全部的實施例。基 于本裝置中的實施例，本領域普通技術人員在沒有做出創造 性勞動前提下所獲得的所有其他實施例，都屬于本裝置保 護的范圍。
本文的上下左右位置關系是針對圖1所示而言的。
如圖1、2所示，本裝置提供一種壓力表防盜器，其包 括兩個鎖止夾板1和一個防盜夾板2，其中：兩個所述鎖止 夾板1分別設置在壓力表連接處3的兩端，兩個所述鎖止 夾板1之間通過多個第一螺栓11相互連接在一起；防盜夾 板2套設在所述兩個鎖止夾板1的上方，所述防盜夾板2 通過第二螺栓21連接在位于所述壓力表連接處3上方的所 述鎖止夾板 1 上。
具體是，鎖止夾板1具有橫板12和連接在橫板12 —端的凸 棱13，兩個鎖止夾板1對扣夾設在壓力表連接處3的上下 兩端，兩個鎖止夾板1的凸棱13上下相對設置，該凸棱13 用于伸入壓力表接頭的兩側，以使鎖止夾板1能更好的夾設 固定壓力表連接處3。當兩個鎖止夾板1對扣在壓力表連接 處3時，通過多個第一螺栓11連接在兩個鎖止夾板1的四 周，實現固定兩個鎖止夾板1的目的。在本實施例中，第一 螺栓11為防盜螺栓，該防盜螺栓為內六角防盜螺栓，其只能用專用工具才能開啟，因此起到了很好的防盜作用。
防盜夾板2具有連接板22及連接在連接板22兩側的側 板23，防盜夾板2套設在兩個鎖止夾板1的上方，其連接 板22與鎖止夾板1的橫板12平行設置，其兩個側板23位 于兩個鎖止夾板1的左右兩側。當防盜夾板2套設在兩個鎖 止夾板1上時，通過第二螺栓21可實現將防盜夾板2的連 接板22連接在位于壓力表連接處3上方的鎖止夾板1的橫 板12上。在本實施例中，第二螺栓21為偏心螺栓，該偏心 螺栓為內三角偏心螺栓。進一步的，該第二螺栓21的外側 套設有套筒4，該套筒4用于保護第二螺栓21，防止其被 盜。
本裝置的壓力表防盜器，可以在一人操作情況下完成壓 力表的防盜操作，提高了工作效率，并避免了可能由于壓 力表被盜而導致的壓力數據無法及時錄取及可能的安全環 保事故，本裝置是從實際出發而開發的一種壓力表防盜器， 保證壓力數據的正常錄取，以求創造出更高的工作效率， 為油田生產服務。
