壓力表指針軸校正工具
發布時間：2018-05-10 15:54:42
瀏覽：次
壓力表指針軸（中心齒軸）多為銅制件,拆卸不 當很容易彎曲,用尖錐鉗校正,又會產生新的彎曲 點。現介紹一種用45 #鋼制作簡單、使用方便的指 針校正工具。
使用方法：
（1）將彎曲中心齒軸取出,并找出中心齒軸彎曲 點及確定彎曲度大小。
（2）此工具受壓面具有縱橫長短兩道90°角槽, 根據確定的彎曲點及彎曲度情況分別選用角槽。
（3）將齒軸彎曲凸出部位面朝擠壓螺釘工作面。
（4）旋轉擠壓螺釘使齒軸校直。
（5）對多處彎曲的齒軸可以從一邊逐段調直。

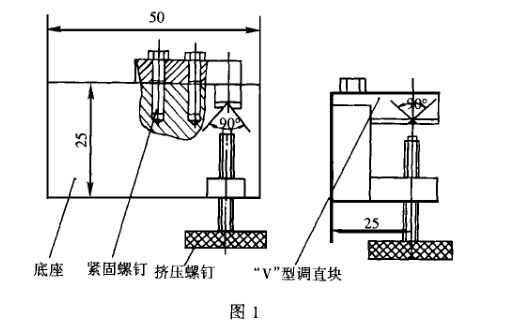

（6）也可將齒軸直接放入90°長角槽中邊旋轉齒軸邊施加壓力校直。校正工具結構及尺寸（單位:mm)如圖1.
